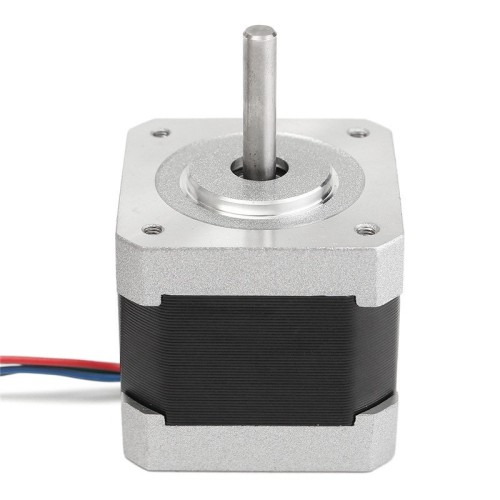

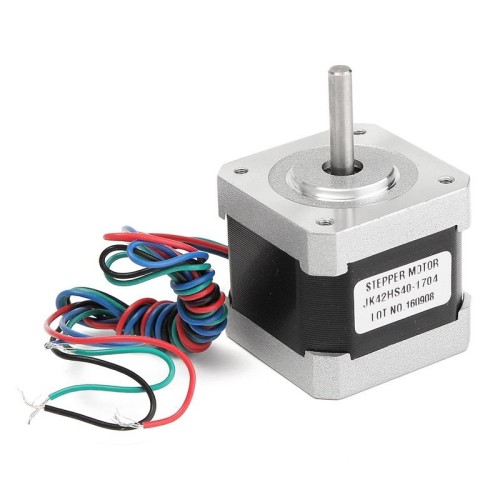

Двигатель шаговый NEMA 17 JK42HS40-1704
- Обзор
- Отзывы (0)
Шаговые двигатели повсеместно используются во множестве изделий, где необходим точный контроль за положением вала. Это лазерные резаки, станки ЧПУ, 3D принтеры для создания различных прототипов, дисководы, факсы, линейные приводы и т. п. Характеристики гибридного шагового двигателя Nema17: Гибридный шаговый мотор 42 мм (1.8 град.) (NEMA 17) Точность шага: ±5% (200 шагов на оборот) Точность сопротивления: ±10% Точность индуктивности: ±20%. Подъем температуры: 80°C MAX. Рабочая температура: -20° - +50°C Температура хранения: -30° - +60°C Сопротивление изоляции: 100 МОм мин. 500 VDC Диэлектрическая прочность: 500VAC в 1 SмА Радиальный люфт: 0.02 мм MAX. (при нагрузке 450 грамм) Осевой люфт: 0.08 мм MAX.(при нагрузке 450 грамм) Максимальная радиальная нагрузка: 28N Максимальная аксиальная нагрузка: 10N Спецификации гибридного шагового двигателя Nema17-JK42HS40-1704: Угловой шаг: 1.8° ±5% Число фаз: 2 Длина мотора: 40 мм Номинальный ток: 1.7 А Сопротивление/фаза: 1.65 Ом Индуктивность/фаза: 3.2 мГн Момент удержания: 4.0 кг*см Момент инерции ротора: 54 г*см2 Количество выводов: 4 Вес: 280 гр. Размеры гибридного шагового двигателя Nema17-JK42HS40-1704: Длина: 40 мм Ширина: 42 мм Высота: 42 мм Длина выступающей части вала: 24 мм Диаметр вала: 5 мм
