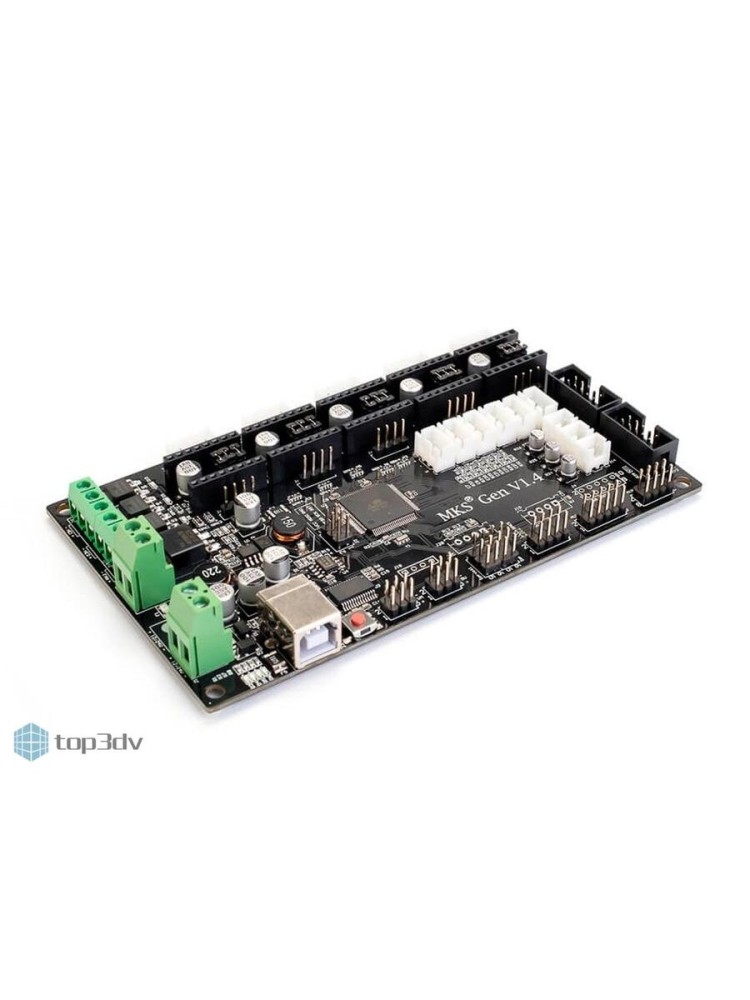

Плата MKS GEN v1.4
В избранное
- Обзор
- Характеристики
- Отзывы (0)
Вместо двух плат мы имеем одну аккуратную плату управления, все разъемы равномерно разнесены по всей плате, что в свою очередь упрощает процесс подключения. Универсальная плата MKS GEN v1.4 была создана на основе популярного решения – связки платы Arduino Mega 2560 и платы расширения Ramps 1.4 8 битный микроконтроллер ATmega2560; Напряжение питания 12 - 24 В; Возможность подключения до 5 драйверов ШД спростой настройкой микрошага (микропереключатели). 3 шаговых двигателя на оси X,Y ,Z и 2 экструдера Е0,Е1. Поддержка основных драйверов ШД:A4988, DRV8825, TMC2100, LV8729 и др. Возможность подключения до 3 термисторов (например: 1 - для нагревательного стола, 2 - для первого экструдера, 3 - для второго экструдера). Шесть 3-х пиновых разъёмов для концевых выключателей Xmin/ Xmax / Ymin / Ymax / Zmin / Zmax. Наличие разъема под LCD дисплеи + SD карты. Дополнительные пины для обвязки 3D принтера: AUX-1, AUX-2,AUX-3, Servos1 (так же как и на Ramps 1.4) 4 мощных MOSFET для питания нагрева стола, двухэкструдеров и вентилятора 3дополнительных выхода питания 3 В и 12-24В (в зависимости какое питание подалина плату)
Отзывов нет
